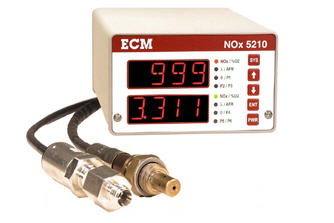

NOx5210
技术特点:

NOx5210分析仪(NOx5210 /NOx5210t /5210g)用于柴油机、稀燃汽油机、HCCI、涡轮发动机及其后处理系统的NOX/Lambda/O2等参数的测量,通过直插式陶瓷NOx传感器安装于发动机废气管处来测量NOx /Lambda/O2等参数。具有精致小巧、使用简易、测量快速等特点。无需取样管线及取样泵,安装简易、响应快速。传感器与分析仪之间最长可通过100米的线缆连接,而且并不降低响应时间及测量精度。NOx5210分析仪可配置NTK或NGK型 NOX传感器,所有传感器的标定数据均存储于连接器的存储芯片中,用户可随时对传感器进行零点及跨度标定,新的标定数据同样存储于连接器的存储芯片中。NOx 5210分析仪适合各种燃料类型(H:C、O:C、N:C、H2燃料成分比率可设置),NOx/Lambda/AFR/φ/O2及传感器所有参数包括老化因素均能显示及输出。可选第二个测量通道显示及输出NOX/Lambda/AFR/O2。NOx5210分析仪设计紧凑,适合车载及台架使用,通过提供六路模拟输出及CAN、USB、RS232通讯接口,NOx5210分析仪能集成于任何数据采集系统中。为简化车载使用,NOx 5210分析仪可以通过汽车点火开关信号来开关机。NOx对于发动机及其后处理系统的研发者及立法机构来说是非常重要的参数,NOx5210分析仪使此参数测量变得相当简易,是现代动力系统研发的必要工具。


技术参数:

量        程:NOx 0~5000 ppm (NGK传感器仅用于λ>1, NTK传感器用于λ≥1及λ<1 )
                    λ 0.4~25、A/F 6~364、Ф 0.04 ~2.5、O2 0 ~25%
精        度:NOx(NGK)             ±15 ppm (0~1000 ppm);±1.5% (其他)
                    NOx(NTK Type T) ±20 ppm (0~1000 ppm);±2% (其他)
                    NOx(NTK)              ±30 ppm (0~1000 ppm);±3% (其他)
                    λ:±0.008(λ=1);±0.016 (λ=0.8~1.2);±0.018(其他)
                    AFR:±0.15(14.6AFR);±0.4(12~18AFR);±1(其他)
                    φ:±0.008(φ=1);±0.016 (φ=0.8~1.2);±0.018(其他)
                    O2:±0.4(0~2%O2);±0.8(其他)

响应时间:<1秒(NGK/NTK T型 NOx);700毫秒(NTK NOx);<150毫秒(λ/φ/AFR/%O2)
燃料类型:H:C、O:C、N:C、H2燃料成分比率可设置
模拟输出:6路0-5V线性化模拟输出,用于NOx/AFR/λ/φ/O2
通讯接口:高速CAN通讯
电        源:11~28VDC
传  感  器:螺纹规格20mm x 1.5mm (NGK NOx);螺纹规格18mm x 1.5mm (NTK NOx)
尺寸线缆:105mm (W) x 64mm (H) x 165mm (D);标准4米线缆,最长100米(可选)
重        量:主机676g;传感器模块244g
工作温度:-40到+85℃
其他选项: AC/DC电源适配器(选项);压力补偿(选项);双通道(可选)
